Китай
- Низкая стоимость и низкие эксплуатационные расходы
- Идеальный промышленный дизайн
- Удобная программа
- Высокая производительность
- Легкость в использовании и безопасность
- Доступность и наличие запасных частей
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

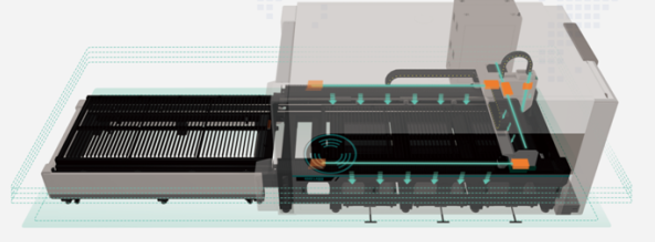

Станина
|

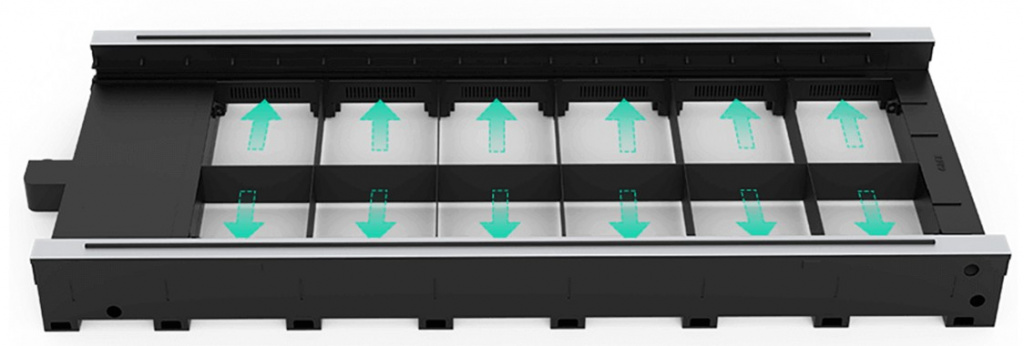

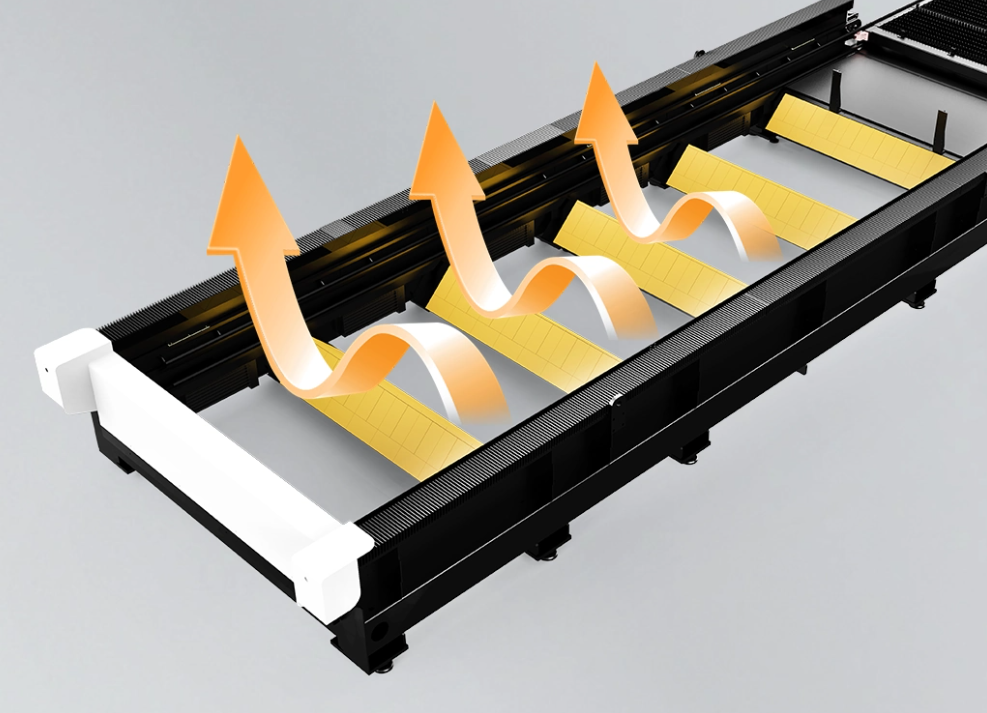

Конструкция сварочного стола нового поколения и технология огнестойкой изоляции обеспечивают большую стабильность при резке и лучшую защиту корпуса машины
|
- Передняя и задняя части защитного кожуха оснащены встроенными камерами и используют интеллектуальную центральную систему управления для наблюдения за работой.
- Защитное стекло уровня OD4, кожух станка изготовлен из толстого листа, что обеспечивает безопасность на Вашем производстве.

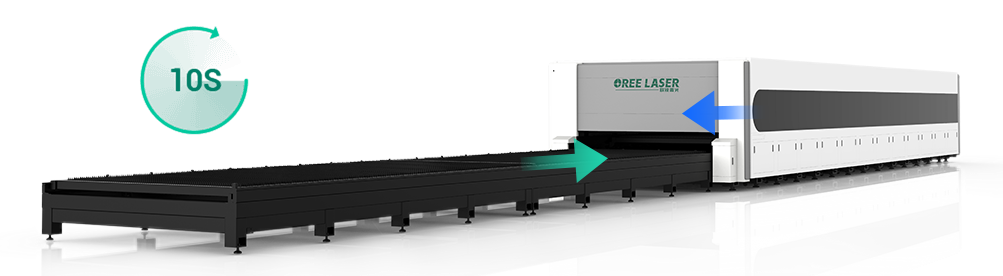

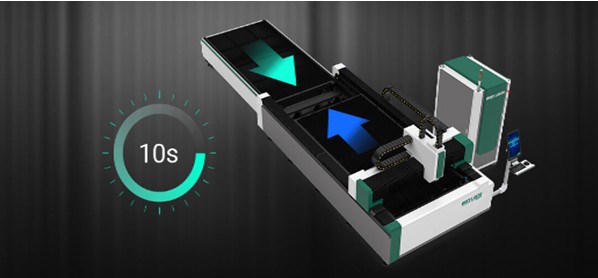

Быстрая смена стола, позволяет сократить время производства. Может достигать до 10 секунд полной смены паллет.

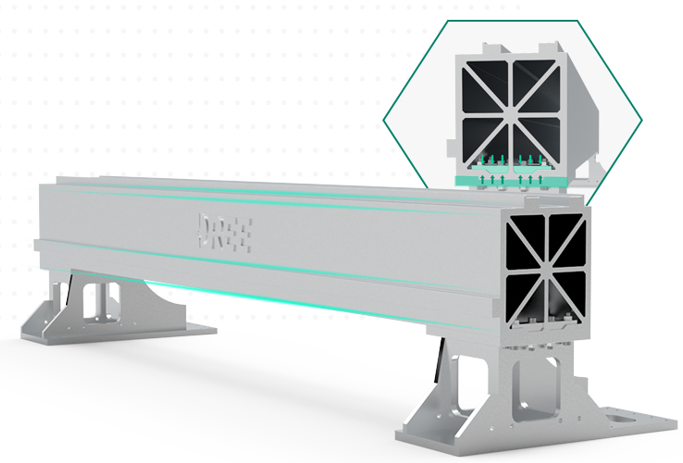

ПОРТАЛЬНАЯ БАЛКА (Портал 5-го поколения из авиационного алюминия)
Характеризуется высокой прочностью и лёгкостью конструкции. Балка подвергается термической обработке, чтобы приобрести максимальную прочность. Обработка раствором улучшает прочность и пластичность балки, оптимизирует и снижает ее вес, что способствует ускорению движения. |
Источник лазерного излучения
- Лазерный генератор Raycus обладает высокой эффективностьюэлектрооптического преобразования, хорошим качеством луча, высокой плотностью энергии, широкой частотой модуляции, высокой надежностью, длительным сроком службы и не требует обслуживания. Генераторы Raycus изготавливаются в одномодовом и многомодовом исполнении мощностью от 1 до 30 кВт c КПД от мощности подключения > 35%.
- Лазерный генератор Raycus позволяет осуществлять резку и маркировку металлов и подходит для раскроя малоуглеродистой стали, нержавеющей стали, алюминия, меди, бронзы, оцинкованной стали, титана и др.
Режущая голова
Операция трехмерного перехода XYZ выполняется быстро, без столкновений. Автоматический поиск кромок снижает количество ошибок.
Подходит для многофокусной резки, сокращает время резки и улучшает качество резки.
Запатентованная конструкция защищает режущую голову от столкновений, а микросоединения при резке маленьких деталей предотвращает деформацию листа, обеспечивая высокую скорость работы и высокую стабильность во время резки . |
CypCut - это программное обеспечение, специально разработанное для настройки лазерной резки. Удобный в использовании функционал, подходящий для различных видов обработки.
Данное ПО просто в установке и отладке, обладает высокой производительностью, а также поддерживает регулировку скорости с помощью питания.
Данное ПО устанавливает линейную скорость импорта отдельно и имеет мощную базу данных процессов резки. |
Смазка с интеллектуальным центральным управлением. Время и частоту смазки можно регулировать с помощью центральной системы управления, а также комплексной многоточечной смазки для направляющих, ползунов, винтов, стоек и т.д. А также автоматического возврата и сбора отработанной смазочной жидкости. |
Система водяного охлаждения с функциями сигнализации о превышении температуры, защиты от перерасхода, защиты уровня воды и другими сигналами безопасности. Промышленный чиллер оснащен встроенным интеллектуальным контролем температуры и двухконтурной системой охлаждения лазерного генератора и режущей головки. Чиллер имеет возможность работать в двух режимах контроля температуры: постоянный (по заданному значению) и интеллектуальный (в зависимости от температуры внешней среды). Для предотвращения аварийного режима, чиллер оснащен многоступенчатой системой защиты |

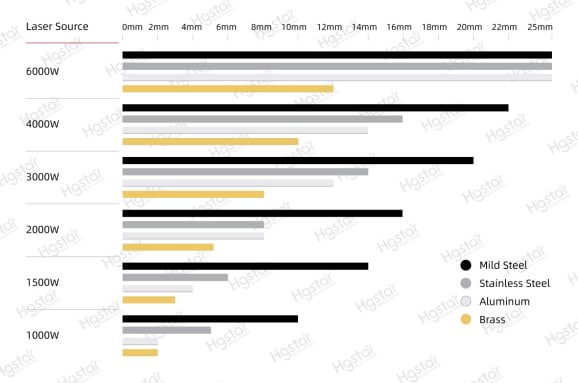

Диаграмма параметров резки
Модель |
PH3015 |
PH6015 |
PH4020 |
PH6020 |
PH6025 |
Рабочая зона (X, Y),мм |
3000*1500 |
6000*1500 |
4000*2000 |
6000*2000 |
6000*2500 |
Максимальная нагрузка на рабочую платформу,кг |
1440 |
2880 |
2560 |
3840 |
4800 |
Cтанина |
Цельносварная станина |
||||
Тип лазера |
оптоволоконный лазер Raycus/IPG |
||||
Мощность лазера |
1000W/ 1500W/ 2000W/3000W/4000W/6000W |
||||
Ускорение |
1,5 G |
||||
Лазерная режущая голова |
Raytools(BM110~BM114) |
||||
Срок работы лазера |
100 000 часов |
||||
Вид охлаждения |
промышленный чиллер TEYU (Китай) |
||||
Передача по осям X, Y |
Косозубая рейка YYC |
||||
Передача по оси Z |
шарико-винтовая пара HIWIN (Тайвань) |
||||
Направляющие |
HIWIN (Тайвань) |
||||
Двигатель по осям X, Y, Z |
Серводвигатель YASKAWA (Япония) |
||||
Датчик высоты |
автоматический |
||||
Система управления |
FSCUT, ПО Cypcut |
||||
Поддерживаемые форматы файлов |
CAD, CorelDRAW, plt, AI, dxf |
||||
Смазка |
централизованная система автоматической смазки |
||||
Скорость, м/мин |
80-120 |
||||
Точность позиционирования, мм |
±0,03 |
||||
Точность повторного позиционирования, мм |
±0,02 |
||||
Электрические компоненты |
Schneider (Франция) /Chint Omron/Honeywell |
||||
Редуктор |
Federer, Германия/ MOTOREDUCER, Франция |
||||
Сменный стол |
10-16 секунд |
||||
Защитная кабина |
Есть |
