Китай

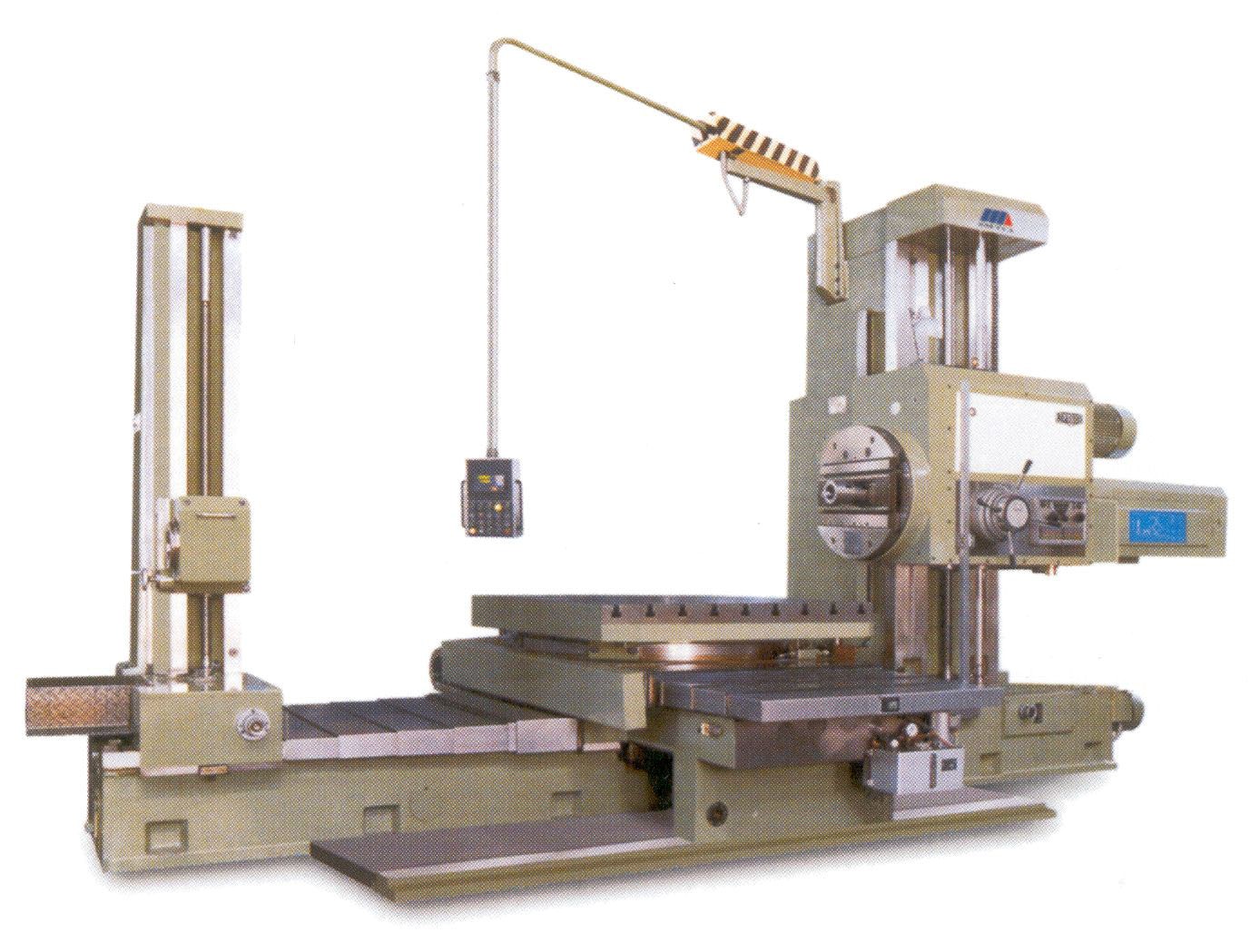

Основные элементы станка с загрузкой до 3000кг., такие как направляющие верхней и нижней каретки покрыты специальным пластиковым покрытием.
Горизонтальные направляющие поверхности станка покрыты специальным покрытием, защищающим от пыли, что защищает их от износа и улучшает внешний вид станка.
Электрогидравлические блокировочные устройства установлены между движущимися элементами. При движении одного элемента, движение второго блокируется (не распространяется на шпиндель и радиальный суппорт). Для защиты станка от перегрузок в шпиндельной бабке и коробке быстрых подач предусмотрены блокировочные муфты.
Система электрических органов управления оснащена программируемым контроллером высокой надежности.
Механизмы смены скоростей главного движения и движения подачи оснащены устройствами гидравлического группового управления, что позволяет сократить вспомогательное время и повысить эффективность работы станка. При смене направления движения и скорости подачи загораются спец. индикаторные лампы.
Распределение движений продольного и поперечного хода, а также вращения движущих элементов, таких как передняя бабка и стол, а также фиксация движущихся механизмов осуществляется при помощи автоматических электрогидравлических блокировочных устройств, что позволяет автоматизировать работу станка.
Вертикальное перемещение (перемещение шпиндельной бабки) а также поперечное перемещение (перемещение стола), а также продольное перемещение (продольное перемещение стола - по специальному заказу) контролируется при помощи новейшего Цифрового Дисплея с функцией памяти, что делает станок многофункциональным и позволяет производить обработку с высокой точностью.
Название параметра |
Ед. изм. |
TPX6111B/2 |
Диаметр шпинделя |
мм |
110 |
Конус шпинделя |
-
|
Морзе 6 |
Максимальный крутящий момент планшайбы |
Нм |
1 960 |
Максимальный крутящий момент шпинделя |
Нм |
1 225 |
Максимальное давление шпинделя |
Н |
12 250 |
Максимальное перемещение шпинделя |
мм |
600 |
Количество скоростей шпинделя |
шт.
|
18 |
Диапазон скоростей шпинделя |
об/мин |
8-1000 |
Перемещение ползуна планшайбы |
мм |
180 |
Рабочая поверхность стола |
мм |
1100х960 |
Максимально допустимая нагрузка на стол |
кг |
2500 |
Ширина Т-пазов |
мм |
22 |
Количество Т-пазов |
шт.
|
7 |
Расстояние между осью шпинделя и рабочей поверхностью стола |
мм |
0-900 |
Продольное перемещение стола, мм |
мм |
1000 |
Поперечное перемещение стола, мм |
мм |
1250 |
Перемещение по оси B |
град. |
360 |
Ускоренное перемещение по осям X, Y, Z, W |
мм/мин |
2500 |
Перемещение шпинделя, передней бабки и подачи стола в оборот шпинделя |
мм/об |
0,04-6/0,01-1,88 |
Точность системы измерения по осям X/Y/Z (Z-опция)
|
мм |
0,005 |
Точность системы измерения по оси B |
мм |
0,001 |
Мощность главного двигателя |
кВт |
7,5 |
Масса станка брутто, с задней колонной |
кг |
14500 |
Регулирующие башмаки – 1 комплект
Поворотный стол – 1 шт.
Встроенная планшайба – 1шт.
Подвесной пульт управления – 1шт.
Фундаментные болты – 1 комплект
Конус шпинделя Морзе 6
Масляный шприц -1 шт.
Ключ для смены инструмента – 1 шт.
Штревель – 1шт.
Комплект технической документации на русском языке
