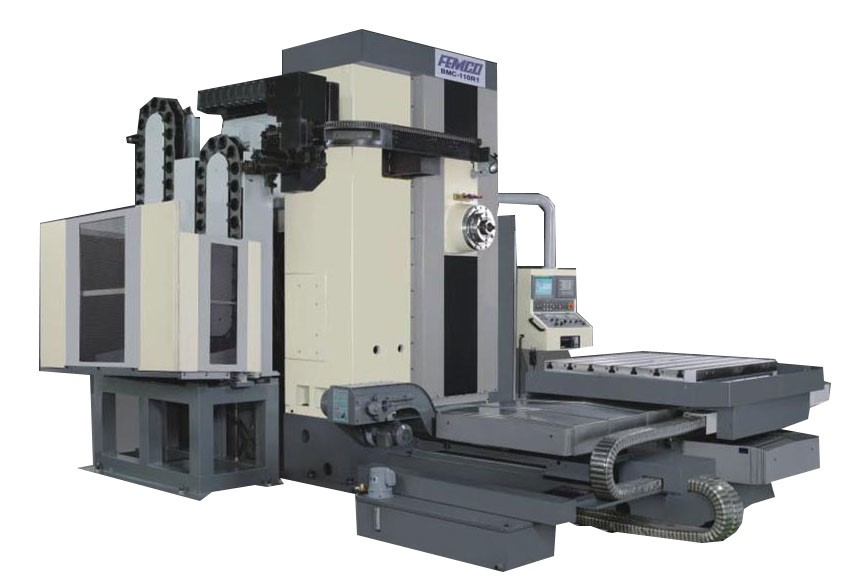

Горизонтально-расточной станок с подвижным столом может выполнять обработку угловых, внутренних и наружных конический поверхностей, проточку канавок, пазов, подрезку торцов корпусных деталей шаровых кранов, насосов, турбин и т. д.
Конструкцией станка предусмотрено перемещение стола по осям X, Z, перемещение шпиндельной бабки по оси Y.
Все основные узлы станка выполнены из высококачественного чугунного сплава Механит.
Многофункциональность станка, а именно функция растачивание, сверление и нарезание резьбы, упрощает производство детали и значительно экономит время ее изготовления.Горизонтально-расточной фрезерный станок с ЧПУ выполняет многоторцевую обработку за один цикл. Высокая точность позиционирования поворотного стола гарантирует высокую точность взаимного расположения поверхностей.
Наименование |
Ед.изм. |
BMC-110R2 |
|
Шпиндельная бабка |
Мощность шпинделя (пост./пик. 30 мин) |
кВт |
22/26 |
Диаметр шпинделя |
мм |
110 |
|
Конус шпинделя |
|
BT-50 |
|
Штревель |
|
MAS II 60° |
|
Диаметр фланца шпинделя под фрезерную головку |
мм |
225 |
|
Частота вращения шпинделя |
об/мин |
8-2500 (редуктор) |
|
Оси X/Y/Z |
Перемещения по осям X/Y/Z |
мм |
2000/1780/1700 |
Диаметр ходового винта |
мм |
63 |
|
Шаг ходового винта |
мм |
10 |
|
Привод |
|
Fanuc αiF40/3000 |
|
Холостой ход |
мм/мин |
10000 |
|
Точность позиционирования |
мм |
0.030/1000 |
|
Повторяемость |
мм |
0.020/1000 |
|
Ось W
|
Перемещение (выдвижение шпинделя) |
мм |
500 |
Диаметр ходового винта |
мм |
50 |
|
Шаг ходового винта |
мм |
6 |
|
Привод |
|
Fanuc αiF22/3000 |
|
Холостой ход |
мм |
4000 |
|
Точность позиционирования |
мм |
0.020/500 |
|
Повторяемость |
мм |
0.014/500 |
|
Ось B (стол) |
Размер стола |
мм |
1440x1600 |
Ширина Т-пазов |
мм |
24 |
|
Грузоподъемность |
кг |
6300 |
|
Холостой ход |
об/мин |
1 |
|
Привод |
|
Fanuc αiF22/3000 |
|
Точность позиционирования |
град. |
18 |
|
Повторяемость |
град. |
12 |
|
Индексация стола |
град. |
0.001 |
|
Автоматическая смена инструмента |
Емкость инструментального магазина |
шт. |
60 |
Макс. диаметр инструмента |
мм |
120 |
|
Макс. диаметр инструмента (при пустых соседних ячейках) |
мм |
250 |
|
Макс. вес инструмента |
кг |
25 |
|
Максимальная длина инструмента |
мм |
400 |
|
Время смены инструмента |
с |
13 |
|
Направление смены инструмента |
|
В обе стороны |
|
Прочее |
Система ЧПУ |
|
Fanuc 0iMF |
Потребляемая мощность |
кВА |
55 |
|
Габариты (ДхШхВ) |
мм |
6200x7700x3800 |
|
Масса |
кг |
19000 |
Защита направляющих (ось X)
Защита направляющих (ось Z)
Подача СОЖ низкого давления (1 бар)
Освещение рабочей зоны
Болты и выравнивающие башмаки для установки станка
Поддерживающая удлиненная втулка для шпинделя 250 мм
Система охлаждения шпинделя
Автоматическая система смазки
Теплообменник электрошкафа
Комплект технической документации на русском языке
Трансформатор 380В / 415В, 50 / 60Гц, 3 фазы
