Китай

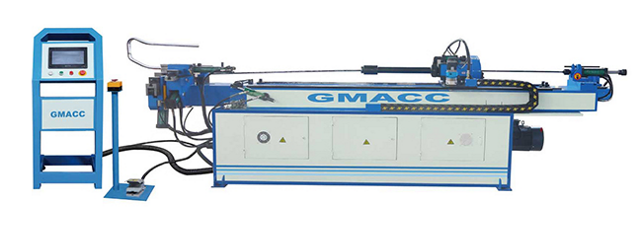

Полностью автоматический трубогибочный станок модели GM-SB-50CNC-3A-3S предназначен для гибки труб и прутков из обычной стали, нержвеющей стали и цветных металлов. Каждый серводвигатель под прецизионным управлением с помощью ПЛК может осуществлять полностью автоматическую подачу, вращение, смену нескольких штампов, перемещение головки, включение или выключение оправки, быструю гибку, станок с ЧПУ также имеет расширенные функции, такие как компенсация упругого обратного изгиба компонентов, сигнализация самодиагностики ошибок, сохранение памяти после отключения питания. Эта модель имеет 3 серводвигателя: подача, вращение, горизонтальное перемещение головки станка приводятся в действие серводвигателем. Гибка и вертикальное перемещение головки станка- гидравлика.
CNC – автоматические подача и вращение.
3S – тройной радиус.
3A – подача, вращение, горизонтальное перемещение головки станка за счет сервопривода.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GMACC SB-50CNC-3A-1S: |
||
Наименование |
Ед.изм. |
Значение |
Максимальный размер изгибаемой трубы |
мм |
Ø50х2 |
Диапазон радиусов изгиба |
мм |
20-250 |
Максимальный угол изгиба |
град |
190 |
Скорость изгиба |
град./с |
120 |
Скорость поворота |
град./с |
200 |
Скорость подачи |
мм/с |
1000 |
Точность гибки |
град. |
±0,10 |
Точность поворота |
град. |
±0,10 |
Точность подачи |
мм |
±0,10 |
Мощность серводвигателя вращения |
кВт |
0,75 |
Мощность серводвигателя подачи |
кВт |
0,75 |
Мощность серводвигателя горизонтального перемещения |
кВт |
0,75 |
Рабочая длина дорна (мандреля) |
мм |
3200 |
Мощность главного двигателя |
кВт |
4 |
Габариты (дхШхВ) |
мм |
4900*1000*1700 |
Вес (ориентировочно) |
кг |
2500 |
Электропитание |
В / ф / Гц |
380 / 3 / 50 |
Максимальное давление |
кг/см |
160 |
