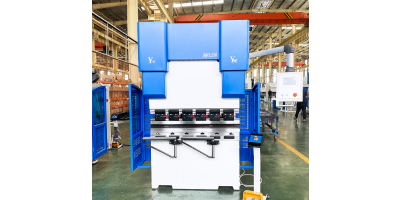

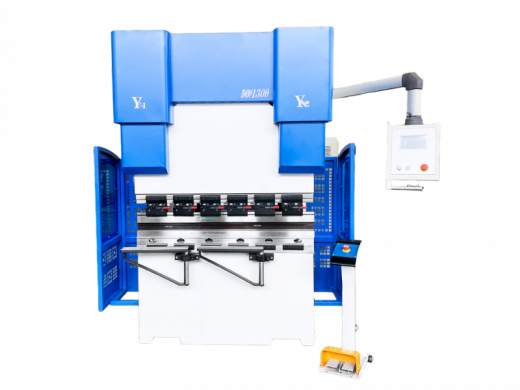

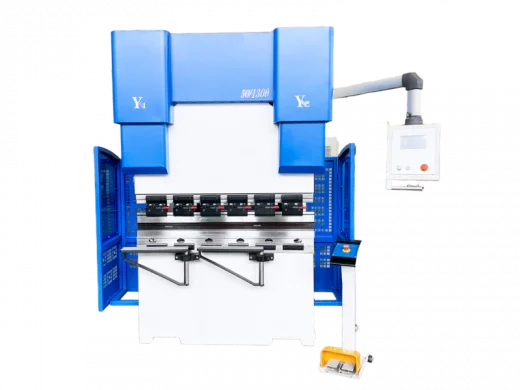

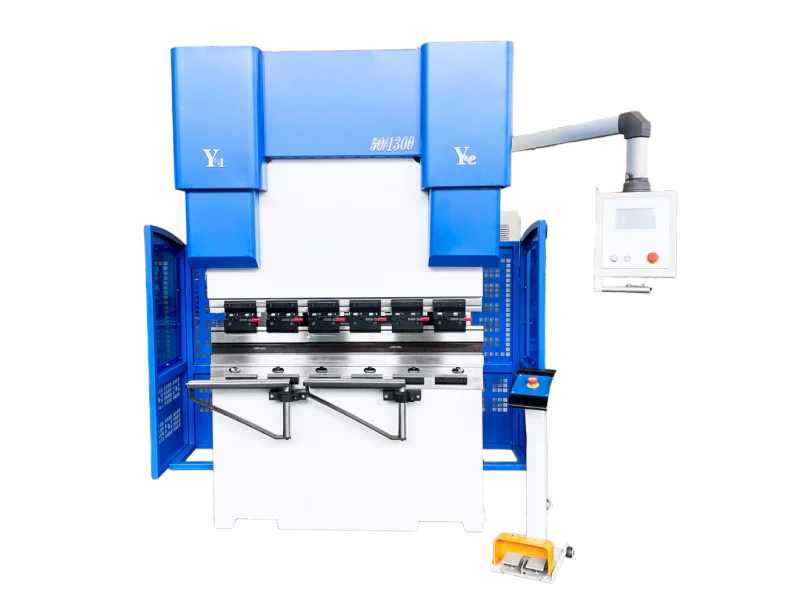

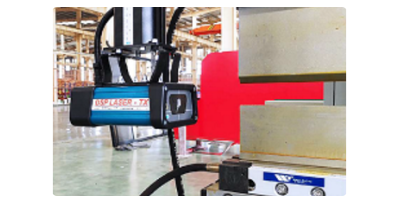

Серия WAD/WADE представляет собой листогибочные прессы с серво-гидравлическим приводом, который позволяет работать в условиях энергосбережения, высокой эффективности и защиты окружающей среды. В традиционном листогибочном прессе насос и двигатель работают постоянно, а в серво-гидравлической системе листогибочного пресса серии WAD/WADE пока плунжер находится в состоянии покоя, насос и главный двигатель также находятся в состоянии покоя. Это позволяет экономить электроэнергию, не ухудшая производительность.
Конструкция станка
Конструкция листогибочного пресса состоит из станины, плунжера, рабочего стола, главного цилиндра и заднего упора. Основные компоненты станка проектируются с помощью анализа методом конечных элементов (FEM) и оптимизированного проектирования с помощью специализированного 3D программного обеспечения, что гарантирует прочность и жесткой каждого элемента.
Станина
Основой листогибочного пресса ADH является прочная, цельносварная станина, изготовленная из высокопрочной стали. Станина листогибочного пресса проходит процесс термической обработки для устранения внутренних напряжений, что обеспечивает стабильность станка при длительной эксплуатации. Дополнительно станина листогибочного пресса подвергается дробеструйной обработке для удаления ржавчины и окалины, улучшения адгезии при последующей покраске станины.

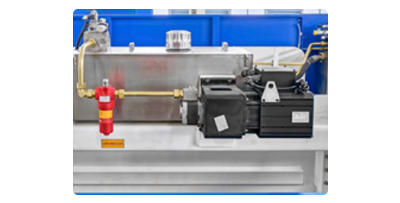

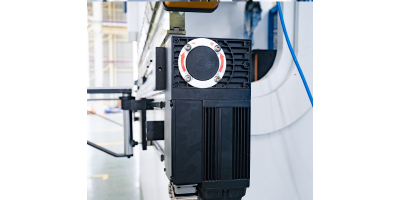

Серводвигатель
В серии листогибочных прессов WAD/WADE используется серводвигатель в качестве основного привода для гидронасоса. Такая система обладает низким энергопотреблением, высокой динамикой и повышенной эффективностью в работе станка. По сравнению с традиционным двигателем серводвигатель позволяет уменьшить энергопотребление на 35-40%. Общая эффективность работы верхней балки увеличивается на 7-20%. Температура гидравлического масла снижается на 10-20°C.
Гидронасос
Корпус гидронасоса изготовлен из высокопрочного чугуна с уникальной внутренней конструкцией шумоподавления, низкой чувствительностью к загрязнению масла и длительным сроком эксплуатации.

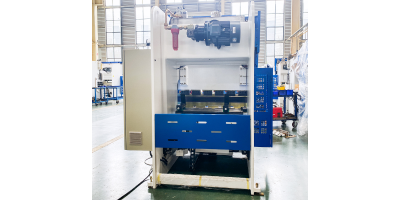

Гидравлическая система
В листогибочных прессах ADH используетcя интегрированная гидравлическая система Hoerbiger. Продукция данного производителя обладает высокой надежностью и простотой в обслуживании. Давление в гидравлической системе можно регулировать в соответствии с практическими требованиями к изгибающему усилию.
Электрические комплектующие
В листогибочных прессах ADH используются электрические комплектующие Schneider, которые обеспечивают надежное функционирование машины даже при нестабильном электроснабжении.

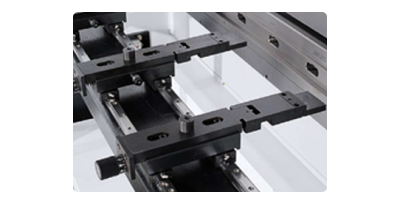

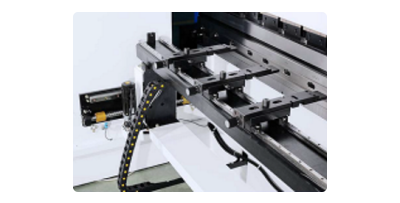

Задний упор
В листогибочных прессах ADH применяется шарико-винтовая подача и линейная направляющая компании PMI (Тайвань) для обеспечения точного перемещения заднего упора.
В стандартной комплектации листогибочный пресс WAD-50T/1300 оснащается задним упором BGA-2 с 2-мя осями (X-R), управляемыми от системы ЧПУ. Перемещение по оси X (вперед/назад) осуществляется по упрочненным шлифованным прецизионным линейным направляющим посредством ШВП.
Ось R (вверх/вниз) работает на зубчатой рейке и линейной направляющей. Привод по оси R позволяет контролировать от ЧПУ перемещение задней траверсы по высоте, что облегчает процесс гибки при изменении матрицы по высоте или выполнении Z-образного гиба.
По оси Z (влево/вправо) при помощи ручной регулировки пальцы-упоры свободно перемещаются параллельно линии гиба по прецизионной закаленной направляющей
Управление зубчатым ремнем и зубчатого шкива осуществляется серводвигателем. Имеется возможность регулировать задний упор по высоте.

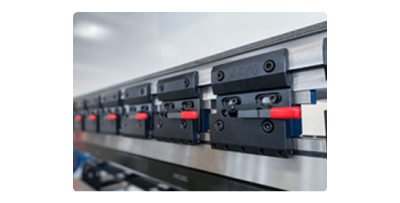

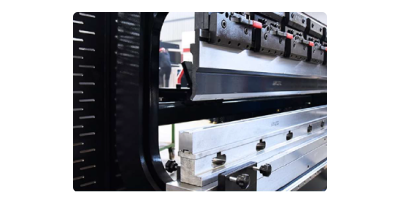

Быстрозажимная система инструмента
Стандартная быстрозажимная система позволяет менять верхний инструмент за очень короткое время. Обеспечивает удобство и экономию времени. Позволяет производить промежуточные установку и извлечение пуансона на гибочной балке, что повышает эффективность работы.
Пуансон и матрица
В стандартной комплектации листогибочный пресс серии WAD/WADE поставляется с пуансоном и 2-х ручьевой матрицей. Инструмент имеет показатель твердости 47HRC. В соответствии с требованиями клиента со станком может поставляться различный инструмент, необходимый для производства работ под конкретные задачи

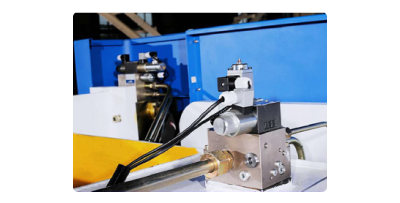

Гидравлический клапан HAWE (ГЕРМАНИЯ)
В листогибочных прессах ADH применяется немецкая интегрированная система гидронасоса и гидравлического клапана HAWE для обеспечения точности гиба.

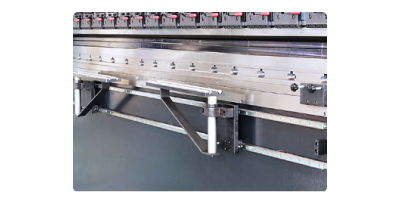

Пальцы-упоры
Листогибочный пресс серии WAD/WADE оснащается пальцами-упорами заднего упора в количестве 3 шт. с точностью позиционирования +0,01 мм.
Сервопривод
В листогибочных прессах ADH применяется сервопривод Estun.

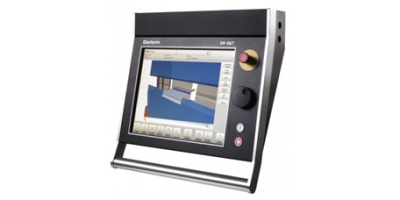

Система ЧПУ
Практически всеми устройствами в листогибочном прессе управляет система ЧПУ. Передовые системы ЧПУ позволяют прорисовать деталь в 3D-режиме или получить ее с сервера, поручить компьютеру разработку управляющей программы под имеющийся инструмент, рассмотреть в пространстве все процессы и возможные столкновения.
К дополнительным функциям системы ЧПУ можно отнести:
-
Разработка и хранение программ.
-
Обмен данными с другими компьютерами по локальной сети.
-
Хранение базы стандартных инструментов и возможность самостоятельной прорисовки новых инструментов.
-
Управление дополнительными устройствами и взаимодействие в автоматизированном комплексе.
Листогибочные прессы могут комплектоваться системами ЧПУ Delem (Нидерланды), Cybelec (Швейцария) и Esa (Италия)
Наименование |
Ед. изм. |
Значение |
|
Усилие гиба |
тонн |
50 |
|
Длина гиба ( A ) |
мм |
1300 |
|
Объем масляного бака |
л |
170 |
|
Скорость |
приближения |
мм/с |
160 |
гибки |
13 |
||
возврата |
160 |
||
Оси станка |
- |
4 Y1-Y2-X-R |
|
Ход по оси X |
мм |
500 |
|
Скорость по оси X |
мм/с |
350 |
|
Ход по оси R |
мм |
200 |
|
Скорость по оси R |
мм/с |
200 |
|
Расстояние между колоннами ( B ) |
мм |
1120 |
|
Глубина зева ( D ) |
мм |
250 |
|
Ход ( С ) ( Y1, Y2 ) |
мм |
150 |
|
Раскрытие ( E ) |
мм |
460 |
|
CROWNING-система компенсации прогиба |
- |
моторизированная |
|
Мощность двигателя |
кВт |
6 |
|
Габариты (ДхШхВ) |
мм |
1800х1500х2300 |
|
Вес (ориентировочно) |
кг |
4000 |
