      Токарный станок TK540-1000

      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      • Токарный станок TK540-1000
      CNC-TAKANG
      Макс. диаметр обрабатываемой детали, мм 360
      Макс. длина обрабатываемой детали, мм 1000
      Диаметр отверстия в шпинделе, мм 85
      Все характеристики
      Отправить запрос
      • Описание
      • Характеристики
      • Комплектация
      • Опции
      Описание

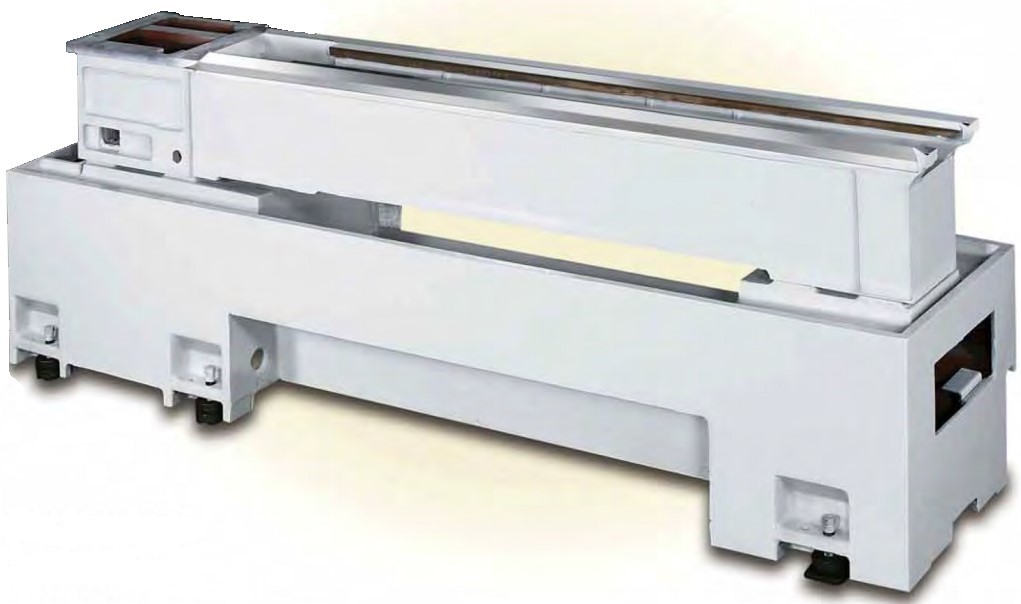

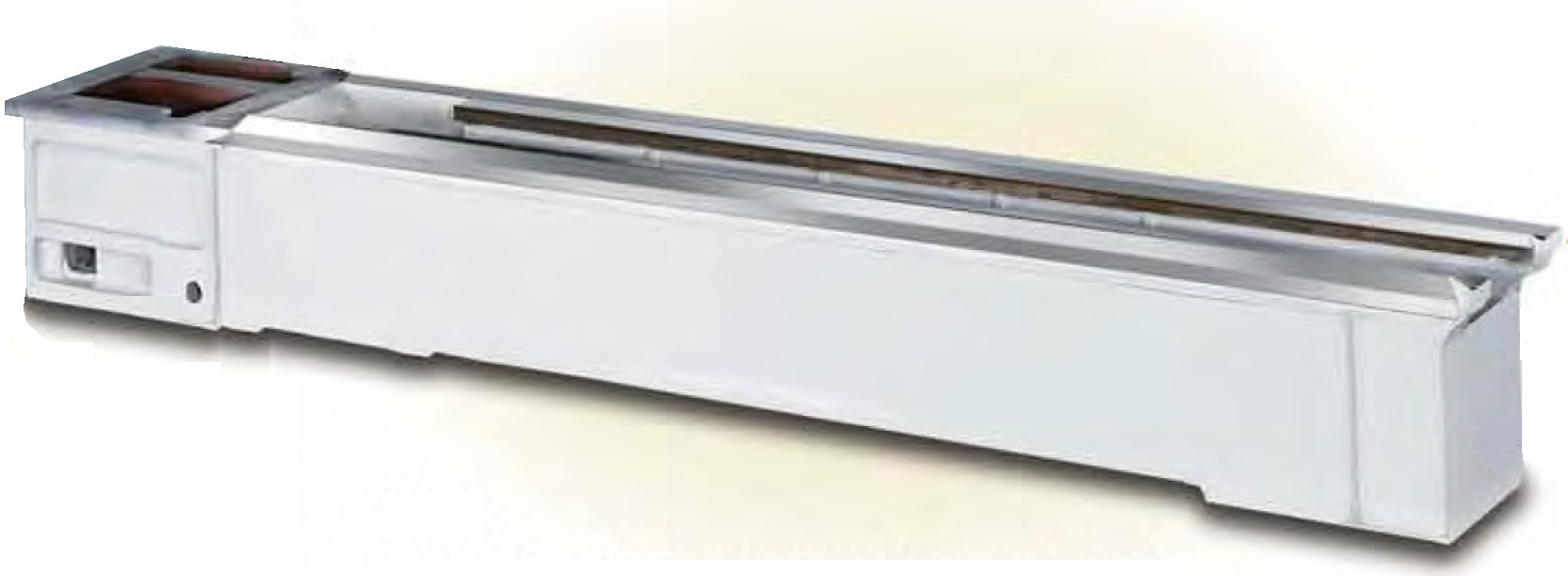

      Массивная станина, выполненная из высококачественного чугунного сплава Механит, представляет собой коробчатую конструкцию, объединённую с широко разнесенными направляющими, что обеспечивает повышенную жесткость и стабильность. Вся конструкция тщательно проработана для обеспечения максимальной устойчивости при выполнении обработки.

      Станок оснащен специально увеличенными жесткими направляющими скольжения V-образного вида, обработанными ТВЧ и шлифованными. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение вибраций.

      Универсальная передняя бабка обеспечивает широкий диапазон скоростей вращения шпинделя. Шестерни изготавливаются из хромомолебденовой стали (SCM-21), цементируются и шлифуются для обеспечения плавного и без шумного хода.

      Изменение скорости, выбор скорости подачи и нарезание дюймовой или метрической резьбы удобно выполняются без замены шестеренок. Широкий диапазон выбора подачи и нарезания резьбы осуществляется поворотом трех рычагов и поворотным диском. Смазка шестеренок в коробке передач осуществляется масляной ванной.

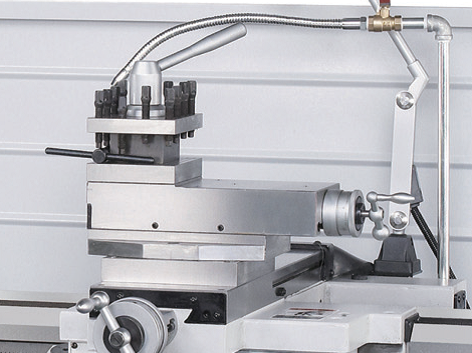

      Направляющие каретки и седла упрочнены и шлифованы для увеличения износостойкости. База оснащена ручным смазывающим устройством для продольных и поперечных направляющих.


      Характеристики

      Наименование

      Ед.изм.

      TK540-1000

      Функциональные возможности

      Диаметр обработки над станиной

      мм

      540

      Диаметр обработки над суппортом

      мм

      360

      Проворачиваемый диаметр над выемкой

      мм

      680

      Межцентровое расстояние

      мм

      1000

      Ширина станины

      мм

      350

      Главный шпиндель

      Диаметр отверстия в шпинделе

      мм

      Ø85

      Торец шпинделя

      ASA

      D1-8

      Мощность привода шпинделя

      кВт

      7,5

      Частота вращения шпинделя

      об/мин

      25-1545

      Количество ступеней

      шт.

      18

      Подача и резьба

      Поперечное перемещение суппорта

      мм

      305

      Ход верхних салазок

      мм

      150

      Поперечная подача

      мм/об

      0,03-0,44

      Продольная подача

      мм/об

      0,06-0,88

      Диаметр ходового винта

      мм

      45

      Шаг ходового винта

      мм

      6

      Диапазон дюймовых резьб

      ниток/дюйм

      4-56 (36 видов)

      Диапазон метрических резьб

      мм

      0,5-7 (24 вида)

      Диапазон модульных резьб

      модуль

      0,25-3,5 (16 видов)

      Диапазон питчевых резьб

      питч

      8-112 (36 видов)

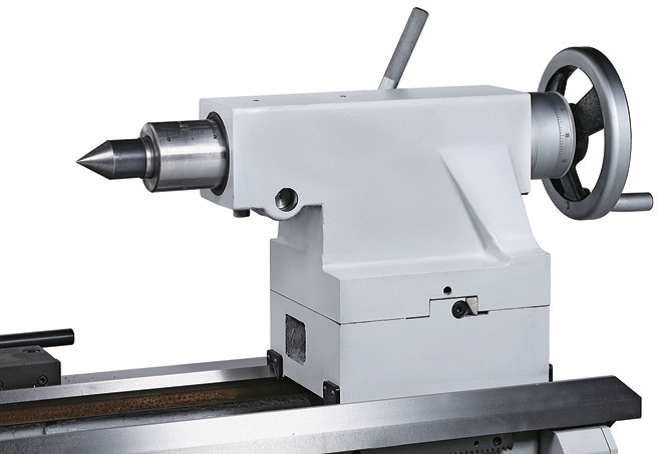

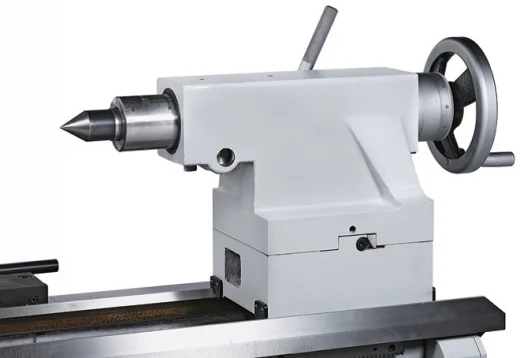

      Задняя бабка

      Перемещение

      мм

      170

      Диаметр пиноли

      мм

      75

      Конус пиноли


      МТ5

      Прочее

      Мощность привода помпы СОЖ

      кВт

      0,0960

      Масса станка

      кг

      2700

      Комплектация
      Центр и переходные втулки для центра
      Освещение рабочей зоны
      Резьбоуказатель
      Система подачи СОЖ
      Ящик с инструментами для обслуживания
      Руководство по эксплуатации
      Опции
      3-кулачковый патрон
      4-кулачковый патрон
      Планшайба
      Более мощный двигатель шпинделя
      Неподвижный люнет
      Подвижный люнет
      4-6 позиционная резцедержка
      Быстросменный резцедержатель
      Конусная линейка
      Защитный кожух сзади
      Маркировка СЕ
      Шпиндель с отверстием 105 мм
      Станина с выемкой
