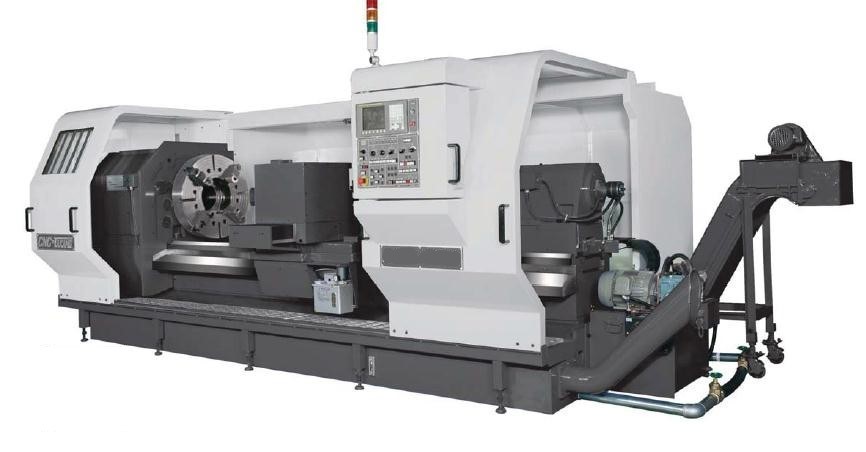

      Токарный обрабатывающий центр LC30-7200

      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      • Токарный обрабатывающий центр LC30-7200
      CNC-TAKANG
      Макс. диаметр обрабатываемой детали, мм 350
      Макс. длина обрабатываемой детали, мм 7200
      Диаметр отверстия в шпинделе, мм 155
      Все характеристики
      Отправить запрос
      • Описание
      • Характеристики
      • Комплектация
      • Опции
      Описание

      Цельнолитая станина, выполненная из высококачественного чугунного сплава Механит, обеспечивает виброустойчивость и точность при обработке, дополнительную жесткость, максимальную стабильность, а также предусматривает длительный срок эксплуатации станка.

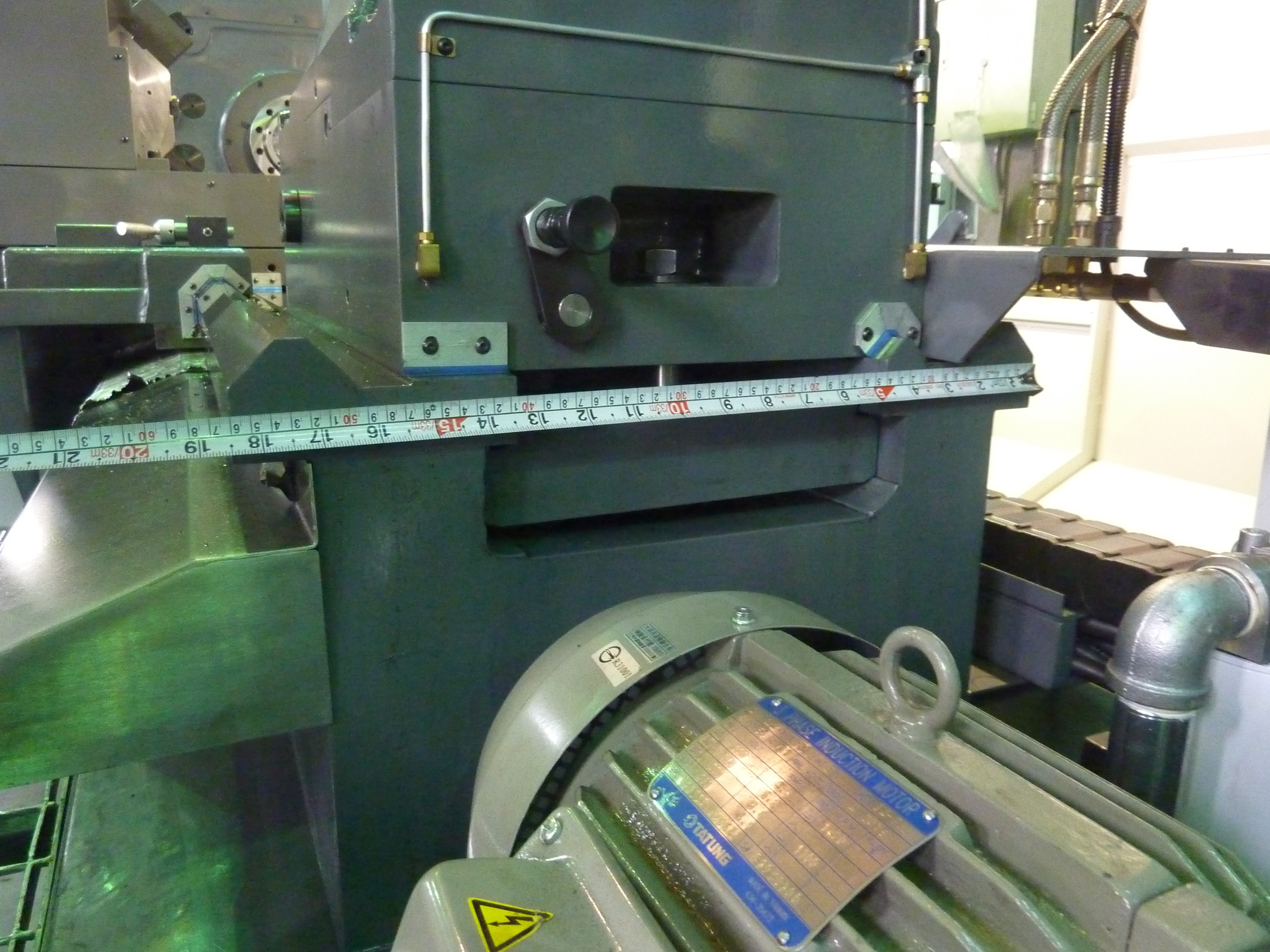

      Шпиндель станка установлен в массивном литом корпусе передней бабки и имеет 3 опорные точки для роликовых радиально-упорных и шариковых радиальных двухрядных подшипников фирмы NSK (Япония). В корпус передней бабки установлен 4-х скоростной редуктор, который позволят переключать скорости в автоматическом режиме по М-коду. Редуктор обеспечивает высокий крутящий момент – 15690 Н∙м при 26 об/мин.

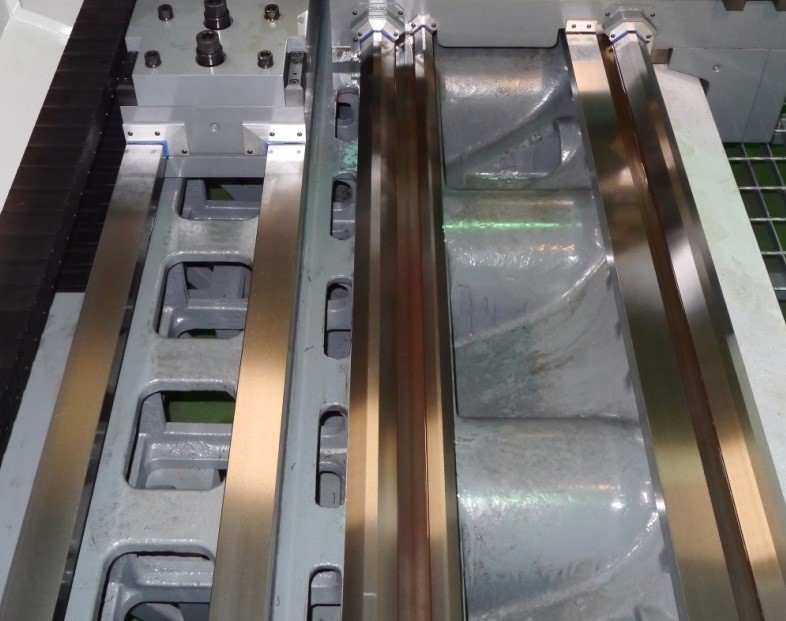

      Станок оснащен тремя жесткими направляющими скольжения V-образного типа со степенью закалки 52-55HRC. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение колебаний.

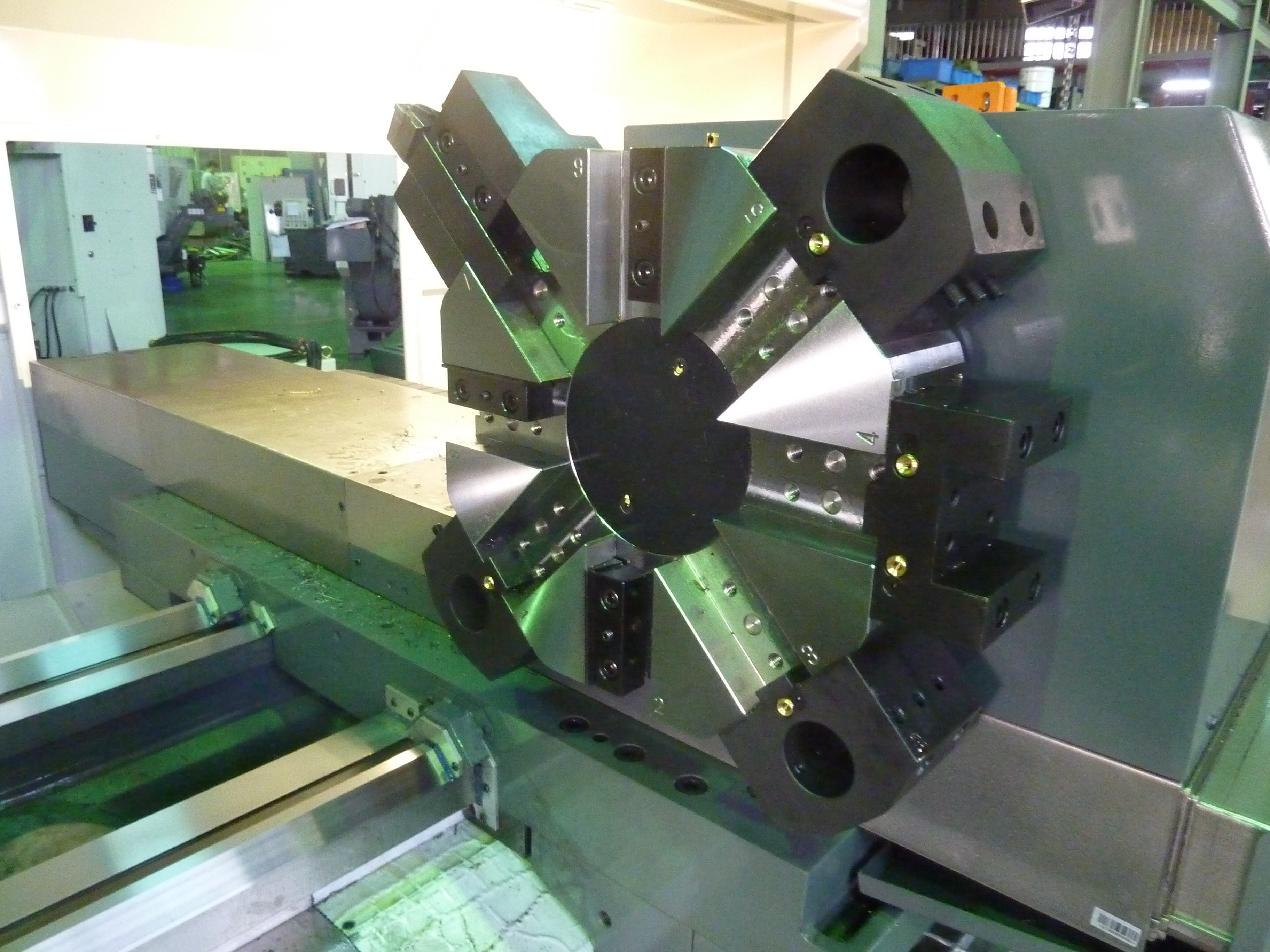

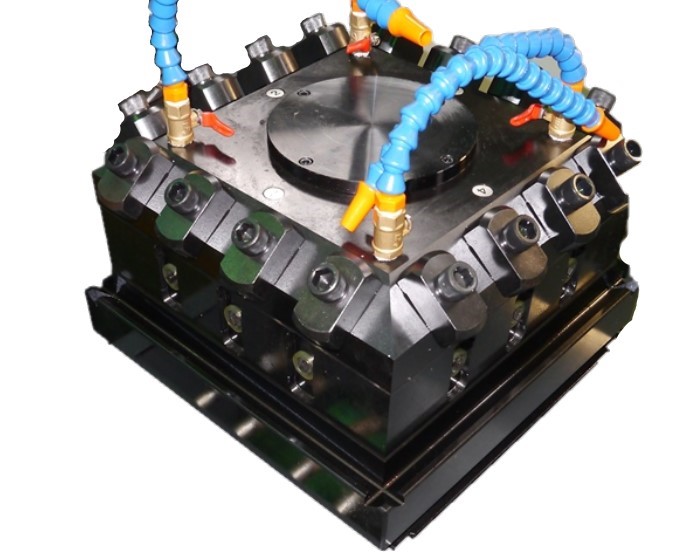

      На выбор предлагается оснастить станок горизонтальной 4-х позиционной револьверной головой или вертикальной 8-ми позиционной револьверной головкой. Конструкция голов обеспечивает высокоточную фиксацию при смене инструмента.

      Характеристики

      Наименование

      Ед.изм.

      LC30-7200

      Функциональные возможности

      Диаметр обработки над станиной

      мм

      770

      Диаметр обработки над суппортом

      мм

      350

      Расстояние между центрами

      мм

      7200


      Ширина станины

      мм

      560

      Главный шпиндель

      Мощность привода шпинделя, постоянная/пиковая (30 мин)

      кВт

      18,5/22

      Частота вращения шпинделя

      об/мин

      11-600

      (11-450*, 11-400*)

      Торец шпинделя

      ASA

      А2-11

      (A2-15*, A2-20*)

      Диаметр осевого отверстия шпинделя

      мм

      155

      (230*, 305*, 369*)

      Перемещения

      Перемещение по оси Х

      мм

      530

      Перемещение по оси Z

      мм

      7200


      Ускоренное перемещение по оси X

      м/мин

      6

      Ускоренное перемещение по оси Z

      м/мин

      6

      Инструментальная система

      Тип револьверной головы и количество инструментов


      H4 (V8*)

      Размеры инструментов

      мм

      □32, Ø50

      Задняя бабка

      Перемещение пиноли

      мм

      250

      Диаметр пиноли

      мм

      185 (250* / 350*)

      Конус пиноли


      МТ6

      Прочее

      Система ЧПУ


      Fanuc 0i-T

      Масса станка

      кг

      15700


      Комплектация

      Система ЧПУ Fanuc 0i-T

      4-позиционная гидравлическая револьверная головка Н4-250 или V8

      Адаптер для установки заднего патрона

      Направляющие поперечного суппорта прямоугольного сечения

      Задняя бабка с гидравлическим приводом и вращающейся пинолью

      4-х ступенчатая коробка передач

      Фронтальный шнек и тыльный конвейер для удаления стружки

      Вращающийся центр пиноли задней бабки

      Автоматическая система смазки направляющих и ШВП

      Силовые направляющие скольжения по оси Z

      Трансформатор

      Кондиционер электрошкафа

      Ручная задняя бабка

      Централизованная подача СОЖ

      Освещение рабочей зоны

      Защита кабинетного типа

      Комплект инструмента для монтажа станка

      Регулируемые опоры для установки станка

      Техническая документация на русском языке

      Опции
      Подвижный люнет
      Неподвижный люнет
      Маслоотделитель
      Держатель силовой борштанги
      Приводная револьверная головка
      Система измерения и настройки инструмента
      Увеличение мощности привода шпинделя + масляное охлаждение шпинделя
      Увеличение давления насоса СОЖ до 10 бар
      Обдув шпинделя сжатым воздухом
