Тайвань

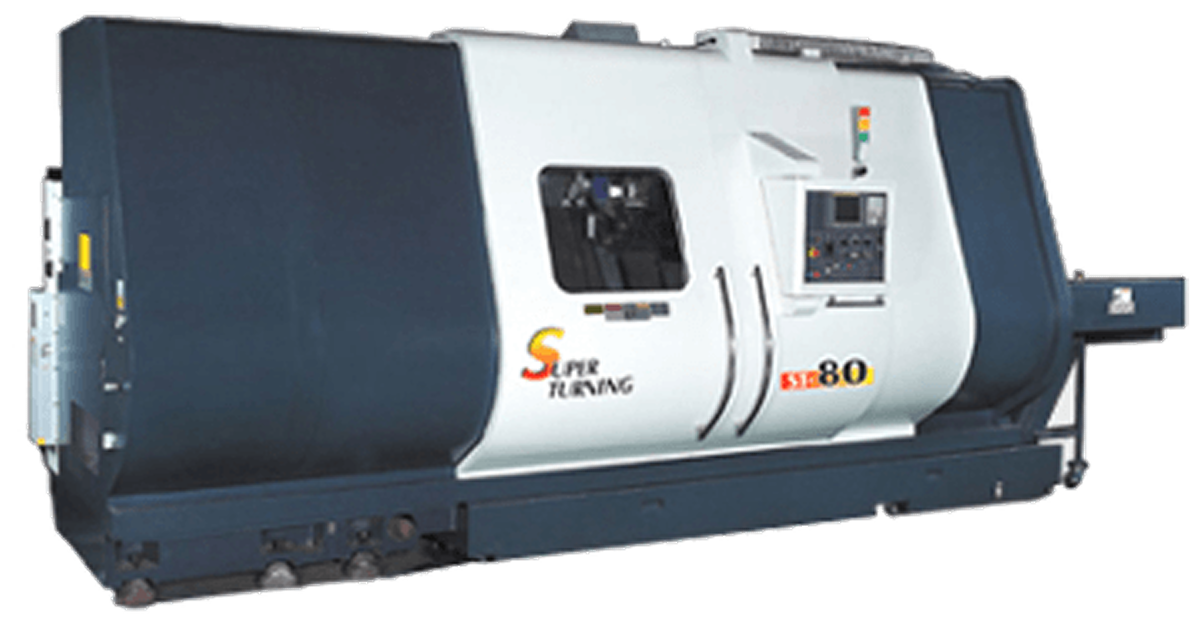

Johnford ST-80BX – это высокоточный токарный станок с ЧПУ, предназначенный для использования в нефтедобывающей, энергетической, авиационной и строительной промышленности. Данный станок с наклонной станиной длиной 2000 мм имеет массу 48т. Диаметр отверстия в шпинделе 132 мм. Цельная конструкция корпуса позволяет увеличить виброустойчивость, жесткость обработки и обеспечивает равномерное распределение тепла, что исключает риск перегрева рабочей зоны.
Наименование |
Ед.изм. |
Значение |
|
Параметры обработки |
Максимальный проворачиваемый диаметр над станиной |
мм |
Ø1200 |
Максимальный проворачиваемый диаметр над суппортом |
мм |
Ø800 |
|
Диаметр патрона |
мм |
Ø510 |
|
Максимальный диаметр прутка |
мм |
Ø116 |
|
Токарный шпиндель |
Конус шпинделя |
ASA |
А2-11 |
Отверстие в шпинделе |
мм |
Ø132,5 |
|
Частота вращения шпинделя |
об/мин |
1800 |
|
Мощность шпинделя (пост/30 мин.) |
кВт |
30/37 |
|
Диаметр подшипника главного шпинделя |
мм |
Ø180 |
|
Поворотный фрезерный шпиндель (ось B) |
Система крепления |
|
HSK 63 |
Скорость вращения шпинделя |
об/мин |
15000 |
|
Мощность шпинделя |
кВт |
18.5/23.1 |
|
Индексация оси В (зубчатая муфта) |
° |
5° |
|
Индексация оси В (гидравлический тормоз) |
° |
0,001° |
|
Индексация оси Cf |
° |
0,001° |
|
Перемещение по оси В |
° |
-20°…+180° |
|
Перемещение по оси Х |
мм |
+790…-15 |
|
Перемещение по оси Z / W |
мм |
2000 / 1850 |
|
Перемещение по оси Y |
мм |
±100 |
|
Мощность привода |
Ускоренное перемещение по осям X/Y/Z/W |
м/мин |
10/2.3/12/12 |
Мощность приводов по осям X/Y/Z/W |
кВт |
7.7/4.3/7.7/7.7 |
|
Автоматическая смена инструмента |
Количество инструментальных позиций |
шт |
40 |
Хвостовик инструмента |
|
HSK 63 |
|
Максимальный диаметр инструмента |
мм |
Ø75 |
|
Максимальный диаметр инструмента при пустых соседних ячейках |
мм |
Ø100 |
|
Максимальная длинна инструмента |
мм |
320 |
|
Максимальный вес инструмента |
кг |
10 |
|
Контршпиндель |
Конус шпинделя |
ASA |
A2-11 |
Отверстие в шпинделе |
мм |
115 |
|
Диаметр прутка |
мм |
102 |
|
Частота вращения шпинделя |
об/мин |
2500 |
|
Диаметр патрона |
мм |
380 |
|
Мощность шпинделя (пост/30 мин.) |
кВт |
22/33 |
|
Прочее |
Система ЧПУ |
Siemens 840D |
|
Масса станка |
кг |
48000 |
|
Габариты станка |
мм |
9300х6000х4850 |
