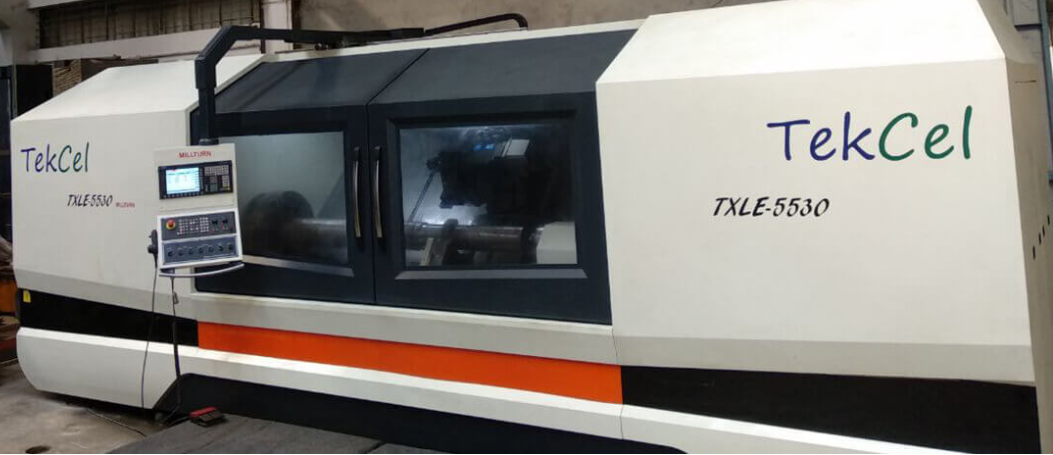

Токарный центр предназначен для выполнения точения, растачивания и других операций по обработке заготовок. Конструкция станины с наклоном 45° и хорошей устойчивостью крутящему моменту, литье из чугуна марки Meehanite, заполненного полибетоном, с закаленными направляющими большого размера обеспечивает наилучшую точность и чистоту поверхности при обычном точении и обработке твердых деталей. Станок сконструирован соответствующим образом и для точения высокотвердых деталей.
Наименование |
Ед.изм. |
Значение |
|
Параметры обработки |
Тип станины |
- |
наклонная 45° |
Тип направляющих |
- |
скольжения |
|
Проворачиваемый диаметр над станиной |
мм |
1050 |
|
Максимальный диаметр точения |
мм |
1000 |
|
Максимальный диаметр точения между центрами |
мм |
900 |
|
Максимальная длина заготовки |
мм |
3000 |
|
Диаметр патрона |
мм |
Ø610 |
|
Главный шпиндель |
Конус шпинделя |
- |
A2-15 |
Диаметр шпинделя |
мм |
380 |
|
Проходное отверстие шпинделя |
мм |
130 |
|
Скорость вращения шпинделя |
об/мин |
50-1200 |
|
Мощность шпинделя (S1/S6) |
кВт |
37/58 |
|
Крутящий момент шпинделя |
Н*м |
4100 |
|
Ось X |
Перемещение |
мм |
510 |
Диаметр ШВП*Шаг |
мм |
40*10 |
|
Крутящий момент двигателя |
Н*м |
27 |
|
Быстрое перемещение |
м/мин |
10 |
|
Ось Z |
Перемещение |
мм |
3150 |
Диаметр ШВП*Шаг |
мм |
50*10 |
|
Крутящий момент двигателя |
Н*м |
27 |
|
Быстрое перемещение |
м/мин |
10 |
|
Револьверная головка |
Количество инструментальных позиций |
шт. |
12 |
Размер квадратного сечения держателя инструмента |
мм |
32*32 |
|
Размер хвостовика расточного инструмента |
мм |
Ø50 |
|
Задняя бабка |
Диаметр пиноли |
мм |
180 |
Выдвижение пиноли |
мм |
125 |
|
Усилие поджима пиноли |
кгс |
2000 |
|
Конус |
- |
МТ6 |
|
Перемещение задней бабки |
мм |
650 |
|
Конвейер для стружки |
Тип |
- |
ленточный |
Емкость бака СОЖ |
л |
300 |
|
Точность |
Позиционирование осей X/Z |
мм |
0,010/0,020 |
Повторяемость осей X/Z |
мм |
0,005/0,008 |
|
Прочее |
Система ЧПУ |
- |
Siemens 828 |
Общая потребляемая электроэнергия станков |
кВА |
75 |
|
Габариты станка (длина*ширина*высота) |
мм |
6460*2800*2480 |
|
Вес станка |
кг |
24 000 |
