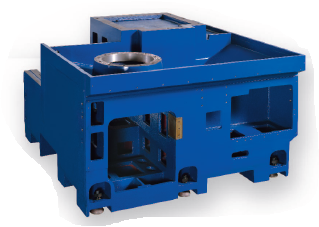

Мелкозернистый литой чугун марки Meehanite и конструкция станины «коробка в коробке» обеспечивают высокую жесткость и термостабильность при долгой эксплуатации при силовых нагрузках.
За счет симметричной структуры шпиндель поглощает тепло, вибрации, а также обеспечивает длительный срок службы даже при силовой обработке. Все шпиндели проектируются и тестируются на заводе-изготовителе.
Станок оснащен специальными направляющими, отшабренными вручную. Поверхность покрыта антифрикционным составом Turcite-B, что дает возможность работы практически без износа в режиме жидкостной смазки, а также почти полное поглощение колебаний.
12-ти позиционная автоматическая
инструментальная система обеспечивает хорошую фиксацию инструмента. Возможность
установки различных вариантов инструмента позволяет производить обработку
деталей любой сложности.

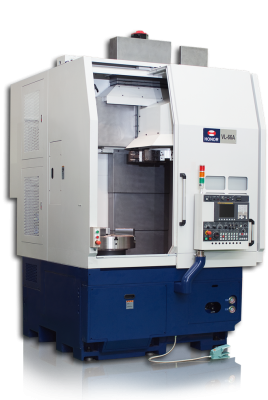

Токарный обрабатывающий центр VL66A/AR
| Макс. диаметр обрабатываемой детали, мм | 760 |
| Мощность главного привода, кВт | 18,5 |
| Макс. высота обрабатываемой детали, мм | 750 |
Все характеристики
Отправить запрос
Описание
Характеристики
|
Наименование |
Ед.изм. |
VL66A/AR |
|
|
Функциональные возможности |
Диаметр обработки над станиной |
мм |
800 |
|
Максимальный диаметр точения |
мм |
760 |
|
|
Максимальная высота заготовки |
мм |
750 |
|
|
Главный шпиндель |
Диаметр гидравлического патрона |
мм |
457 |
|
Торец шпинделя |
ASA |
А2-11 |
|
|
Мощность привода шпинделя, постоянная/пиковая |
кВт |
18,5/22 |
|
|
Частота вращения шпинделя |
об/мин |
25-2000 |
|
|
Перемещения |
Перемещение по оси Х |
мм |
385 |
|
Перемещение по оси Z |
мм |
760 |
|
|
Ускоренное перемещение по оси X |
м/мин |
20 |
|
|
Ускоренное перемещение по оси Z |
м/мин |
20 |
|
|
Скорость рабочей подачи |
мм/об |
0,001-500 |
|
|
Инструментальная система |
Тип револьверной головки |
|
Н12 |
|
Количество инструментов |
шт |
12 |
|
|
Размер инструмента |
мм |
□25, □32, Ø40, Ø50 |
|
|
Прочее |
Мощность привода подач (оси Х/Z) |
кВт |
4,0/7,0 |
|
Система ЧПУ |
|
Fanuc 0i-TF |
|
|
Требуемая мощность |
кВA |
40 |
|
|
Габариты станка (В) |
мм |
3450 |
|
|
Габариты станка (ДхШхВ) |
мм |
1950х3410 |
|
|
Масса станка |
кг |
11500 |
|
Комплектация
|
Система ЧПУ Fanuc 0i-TF |
|
12-ти позиционная автоматическая инструментальная система |
|
Гидравлический трехкулачковый патрон |
|
Ручной четырехкулачковый патрон |
|
Гидравлический блок питания |
|
Мягкие кулачки для гидравлического патрона |
|
Автоматическая система смазки редуктора и подшипников |
|
Автоматическая система смазки направляющих и ШВП |
|
Направляющие поперечного суппорта прямоугольного сечения |
|
Трансформатор |
|
Ножной переключатель для гидравлического патрона |
|
Теплообменник электрошкафа |
|
Полная защита от брызг (защитное стекло) |
|
Конвейер для уборки стружки |
|
Централизованная подача СОЖ (10 бар) |
|
Подача СОЖ через инструмент |
|
Счетчик заготовок |
|
Освещение рабочей зоны |
|
Сигнальная лампа |
|
Комплект инструмента для монтажа станка |
|
Регулируемые опоры для установки станка |
|
Техническая документация на русском языке |
Опции
Увеличение мощности двигателяКондиционер электрошкафа
Автоматические двериПредварительная установка инструмента
Двухступенчатая коробка передач для шпиндельного двигателя
Система измерения и настройки инструмента
Маслоотделитель
Сборщик масляного тумана
