Индия

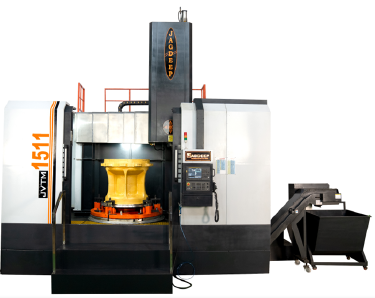

Станки Jagdeep имеют сверхпрочную конструкцию с двумя колоннами, изготовленными из литья, что обеспечивает жесткость, стабильность и надежную работу без вибраций, а также более длительный срок службы станка.
Стол оснащен соответствующим набором подшипников, чтобы поддерживать и обрабатывать тяжелые изделия, сохраняя при этом точность и чистоту обработки. Жесткая конструкция и оптимизированное соотношение стола и ползуна повышает производительность при меньшем потреблении энергии. Станок оснащен коробчатыми направляющими скольжения для обеспечения сочетания производительности и гашения вибрации, что позволяет использовать станок для тяжелых режимов обработки с требуемой точностью и чистотой поверхности.
Ось Z станка оснащена ползуном сечением 260x260мм для тяжелой обработки, а также гидравлическим противовесом. Ось X оснащена телескопическими кожухами для защиты шарико-винтовой пары и направляющих от стружки и охлаждающей жидкости.
Наименование |
Ед.изм. |
Значение |
|
Параметры обработки |
Диаметр стола |
мм |
1500 |
Максимальный диаметр точения |
мм |
1700 |
|
Максимальная высота точения |
мм |
1100 |
|
Расстояние от поверхности стола до торца шпинделя |
мм |
1000 |
|
Рабочий стол |
Скорость вращения стола |
об/мин |
5-250 |
Максимальная нагрузка на стол |
кг |
6000 |
|
Количество основных и осевых Т-пазов |
шт. |
4 каждый |
|
Траверса |
Тип траверсы |
- |
подвижная |
Приводной инструмент |
Конус инструмента |
- |
BT-50 |
Скорость вращения приводного инструмента |
об/мин |
1500 |
|
Тип зажима инструмента |
- |
гидравлический |
|
Механизм смены инструмента |
Количество позиций |
шт. |
10 |
Максимальный вес инструмента |
кг |
30 |
|
Перемещения |
Скорость быстрого перемещения оси X |
мм/мин |
10 000 |
Горизонтальное перемещение оси X |
мм |
+ 850/- 400 |
|
Скорость быстрого перемещения оси Z |
мм/мин |
10 000 |
|
Вертикальное перемещение по оси Z |
мм |
900 |
|
Двигатели станка |
Мощность главного привода станка |
кВт |
22/26 |
Крутящий момент оси X |
Н*м |
40 |
|
Крутящий момент оси Z |
Н*м |
40 |
|
Ползун |
Размер сечения ползуна |
мм |
260*260 |
Точность |
Точность позиционирования X /Z |
мкм |
±10 |
Повторяемость X /Z |
мкм |
±5 |
|
Овальность при точении |
мкм/1000 мм |
10 |
|
Конусность при точении |
мкм/300 мм |
10 |
|
Прочее |
Система ЧПУ |
- |
Siemens 828D |
