Пневматический зажим
Преимущества встроенного электродвигателя у поворотных столов с прямым приводом
Скорость |
- Встроенный двигатель прямого привода обеспечивает максимальную скорость 250об/мин - Супернизкая инерция, высокоэффективный частотный отклик
- Высокое ускорение и замедление, 0-180 градусов позиционирование в течение 0,2 сек |
|
Точность |
-Нулевой люфт, отсутствие износа, уменьшение трения - Высокотехнологичный европейский оптический энкодер в стандартной комплектации
- Превосходная гарантия точности – 10 сек для позиционирования, 1 сек для повторяемости |
|
Жесткость |
- Нормы ISO 230-2 использованы для стандартного тестирования - Основной литой корпус |
|
Защита |
- IP65 водонепроницаемость с европейским электрическим соединением - Температурный датчик в стандартной комплектации
- Безопасная конструкция удерживания деталей на случай нарушения электроснабжения |
|
Экологичность |
- Шумоподавление, легкое обслуживание, исключены протечки масла - Компактная конструкция для экономии рабочей зоны |
Наименование |
Ед. изм |

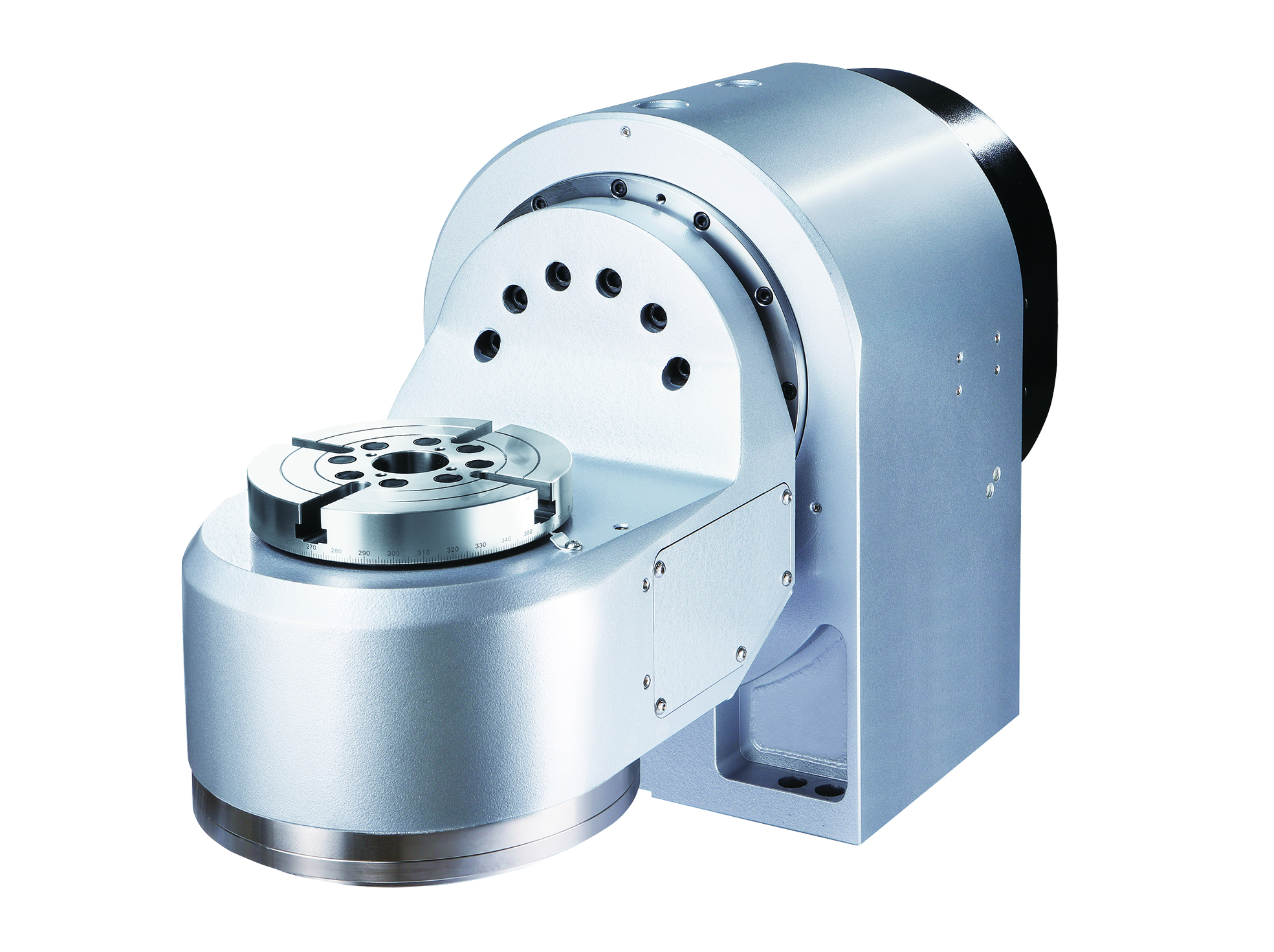

DTFS-170P |
||
Диаметр рабочего стола |
мм |
Ø170 |
||
Диаметр центрального отверстия |
мм |
Ø140H7 |
||
Высота рабочего стола (по горизонтали) |
мм |
280 |
||
Ширина Т – образного паза |
мм |
12Н7 |
||
Ширина ползуна |
мм |
18* |
||
Тип привода и давление |
МПа |
Пневмат./
0,55-0,7 |
||
|
|
R |
T |
|
Макс. скорость рабочего стола |
мин-1 |
250 |
100 |
|
Допустимая нагрузка |
По горизонтали |
кг |
30 |
|
В наклоне |
кг |
30 |
||
Допустимая несбалансированная сила |
WxL |
Нм |
20 |
|
Допустимая нагрузка (при зажиме рабочего стола) |
F |
Н |
3000 |
|
FxL |
Нм |
200 |
||
FxL |
Нм |
430 |
||
Инерционность при нагрузке |
(WD2/8) |
кг.м2 |
0,1 |
|
Разрешение |
град. |
0.001 |
||
Точность индексации |
сек. |
20” |
30“ |
|
Повторяемость |
сек. |
4” |
4” |
|
Угол наклона |
град. |
+30~-120 |
||
Вес нетто |
кг. |
215 |
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
