Пневматический привод механизма
Наименование |
Ед. изм. |

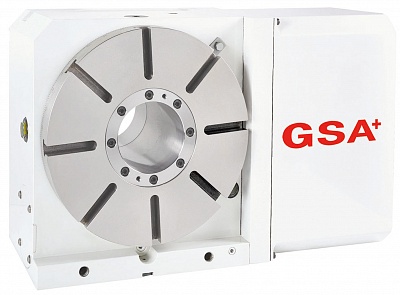

CNC-320R |
||||
Диаметр рабочего стола |
мм |
ø320 |
||||
Диаметр центрального отверстия |
мм |
- |
||||
Сквозное отверстие |
мм |
ø110H7 |
||||
Высота центра |
мм |
210 |
||||
Ширина Т – образного паза |
мм |
14H7 |
||||
Ширина ползуна |
мм |
18H7 |
||||
Тип тормоза и усилие |
Тип / |
невмат./ 0,58 |
||||
Передаточное число |
- |
1:180/1:90 |
||||
Сила зажима |
Н*м |
78 |
||||
Макс. скорость рабочего стола |
мин-1 |
11,1/22,2 |
||||
Разрешение |
град |
0,001 |
||||
Точность индексации |
сек |
15 |
||||
Повторяемость |
сек |
4/8 |
||||
Вес нетто (без серво двигателя) |
кг |
210 |
||||
Допустимая нагрузка на стол |
В вертикальном положении |
кг |
175 |
|||
В горизонтальном положении |
350 |
|||||
С задней бабкой |
- |
|||||
Допустимая нагрузка (при зажиме рабочего стола) |
F |
|
Н |
2500 |
||
F x L |
|
Н*м |
1420 |
|||
F x L |
|
Н*м |
2000 |
|||
Допустимый крутящий момент |
|
Н*м |
- |
* Возможно изменение ширины ползуна под размер паза Вашего стола при поставке под заказ
