Проводной измерительный щуп
Подробности
Товар доступен для заказа
Специалисты компании с радостью ответят на ваши вопросы и произведут расчет стоимости услуг и подготовят индивидуальное коммерческое предложение.
Чат со специалистом в Telegram

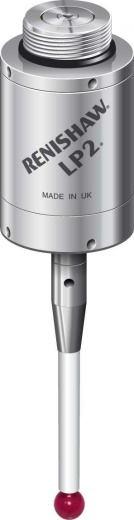

Датчик LP2 имеет стандартное усилие срабатывания, а исполнение LP2H отличается более высоким усилием срабатывания, что позволяет использовать щупы большей длины. Кроме того, это исполнение обладает повышенной виброустойчивостью. Исполнения с двумя уплотнительными диафрагмами (DD) обоих датчиков рекомендуются к применению при неблагоприятных условиях окружающей среды, когда в СОЖ присутствуют посторонние частицы. Все исполнения могут использоваться совместно с системами OMP40M и OMP60M, системами передачи сигнала по радиоканалу RMP40M и RMP60M, а также с модулями индуктивной передачи сигналов. Эти датчики также можно использовать для измерения размеров деталей на шлифовальных станках, соединяя их с системой ЧПУ станка с помощью кабеля.
Исполнения | LP2 / LP2DD | LP2H / LP2HDD | |||
Основное назначение | Измерение размеров деталей и настройка на технологическую операцию на токарных станках, обрабатывающих центрах и шлифовальных станках с ЧПУ любых габаритов. | ||||
Способ передачи сигнала | Проводной или в сочетании с модулями, передающими оптический или радиосигнал | ||||
Совместимые интерфейсы |
Проводной Оптический Радиочастотный |
HSI, MI 8-4, FS1i или FS2i OMI-2 или OSI / OMM-2 RMI или RMI-Q |
|||
Рекомендуемые щупы |
От 50 до 100 мм Выбор материала щупа зависит от решаемой задачи. |
От 50 до 150 мм Выбор материала щупа зависит от решаемой задачи. |
|||
Масса | 65 г | ||||
Направление измерений | ±X, ±Y, +Z | ||||
Односторонняя повторяемость | 1,00 мкм (2s ) | 2,00 мкм (2s ) | |||
Усилие срабатывания щупа Малое усилие в плоскости XY Большое усилие в плоскости XY В направлении +Z |
0,50 Н, 51 гс 0,90 Н, 92 гс 5,85 Н, 597 гс |
2,00 Н, 204 гс 4,00 Н, 408 гс 30,00 Н, 3059 гс |
|||
Предельные значения перебега щупа | LP2 | LP2DD | LP2H | Датчик LP2HDD | |
±X/±Y |
14,87 мм ±12,5° |
19,06 мм ±15° |
14,87 мм ±12,5° |
19,06 мм ±15° |
|
Z |
6,5 мм 4,5 мм при установке отражателя стружки |
5,0 мм 4,5 мм при установке отражателя стружки |
|||
Монтаж | Резьба M16, для удлинителей LPE и переходников | ||||
Класс защиты | IPX8 (EN/IEC 60529) | ||||
Рабочая температура | От 0 °C до +60 °C |
